VN211 Variable Acoustic Room System

VN211

Variable Acoustic Room System

English version

VN presenta en el mercado Argentino el primer sistema modular de Acústica Variable que permite adaptarse a todos los requerimientos de manera simple.

La instalación de un sistema de Acústica Variable puede verse en Instalaciones Acústicas .

El concepto es el siguiente:

-Un conjunto de paneles acústicos (screens) giratorias, plegables o deslizables, con características absorbentes, difusoras o reflectoras, varían la acústica del recinto.

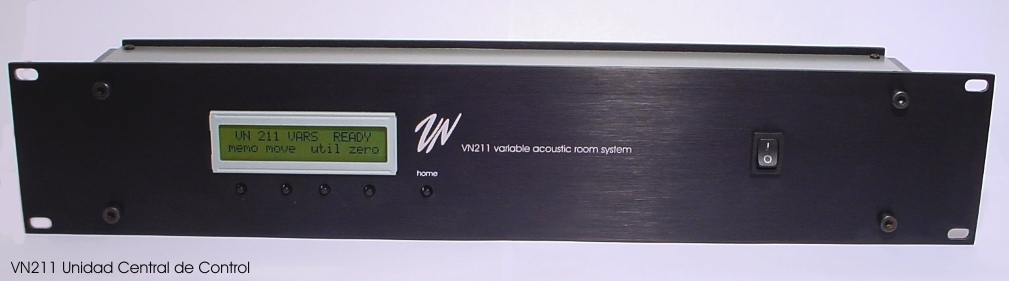

-Una central de control maneja la posición de cada screen y de todas en conjunto.

-Hasta 64 screens por sistema.

-Cada screen tiene 36 posiciones diferentes (cada paso varía un ángulo de 10 grados en el caso de un panel giratorio o 27mm en uno deslizante por metro de ancho).

-64 memorias de posiciones de hasta 64 screens

-Si se acompaña de un conjunto de mediciones acústicas puede presentarse en la pantalla el RT60 de las distintas memorias. (RT60= tiempo de reverberación a -60db)

-La cantidad de screens para una sala dada resulta de las dimensiones y forma del recinto entre otras variables.

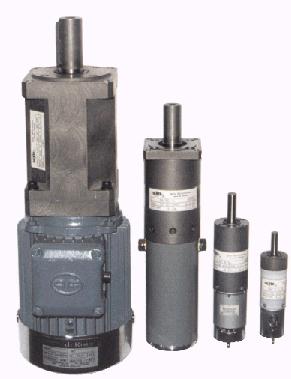

-Cada screen tiene un conjunto Motor-Encoder-Microprocesador que permite posicionar el panel giratorio, plegable o deslizante, entre las 36 posiciones diferentes, con gran precisión.

-Las screens se comunican con la central de control que gobierna el sistema. La comunicación es asincrónica, serie y altamente veloz.

-Las rutinas contenidas en el microprocesador del screen realizan las tareas encomendadas por la unidad central sin que esta intervenga, a esto llamamos "Screen inteligente". La inteligencia distribuida entre la unidad central y las screens es la base del sistema modular.

Para expandir el sistema sólo es necesario conectar las nuevas screens a la unidad central, ésta las reconocerá y las incluirá inmediatamente al sistema.

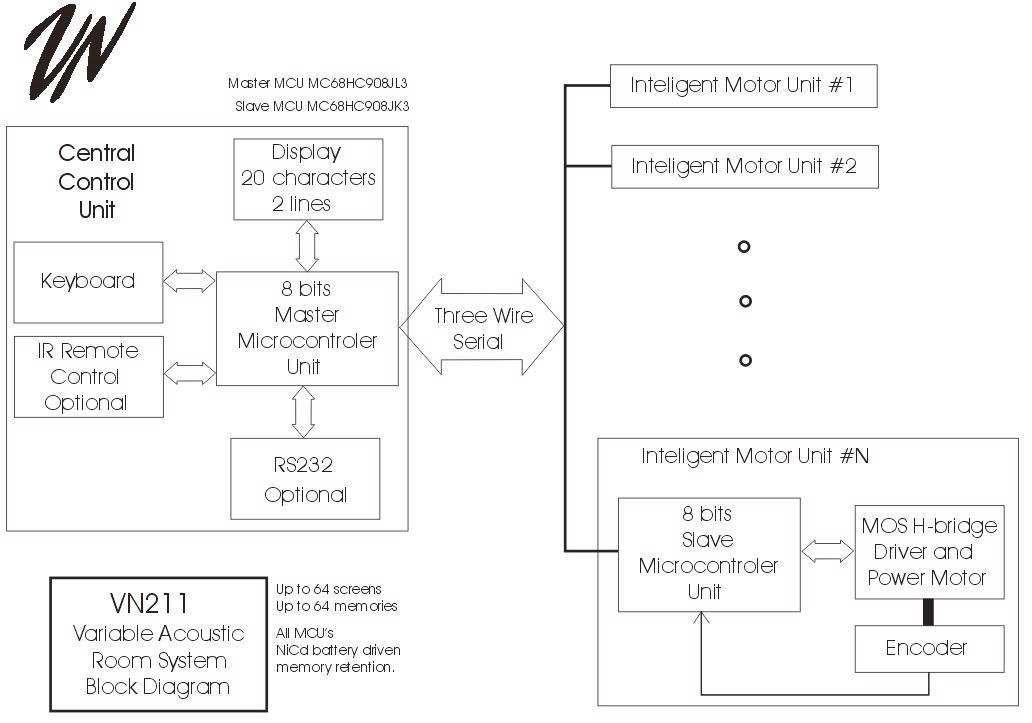

El diagrama en bloques del sistema es el siguiente:

El software del VN211 es "menu driven" como muestran las fotos.

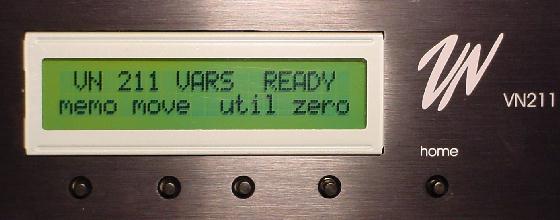

	Pantalla principal con cuatro opciones: memo: permite elegir una memoria determinada. move: permite mover las screens individualmente. util: conjunto de utilidades. zero: todas las screens paralelas a la pared.

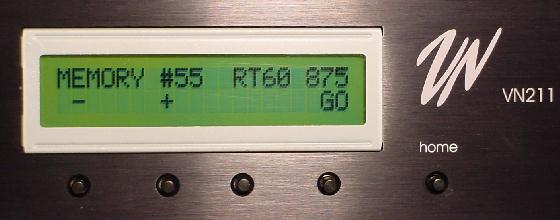

	Pantalla memo Se elige una posición de memoria con las teclas +/-. El RT60 medido se exhibe en el display (en ms). La tecla GO da la orden a las screens para moverse home: regresa a la pantalla principal.

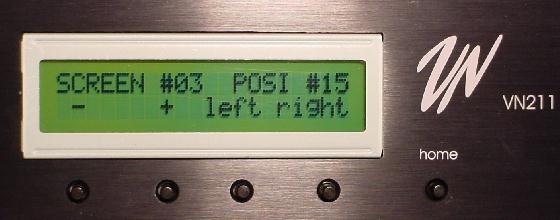

	Pantalla move Se elige la screen con las teclas +/- Se gira la screen con las teclas left/right home: regresa a la pantalla principal.

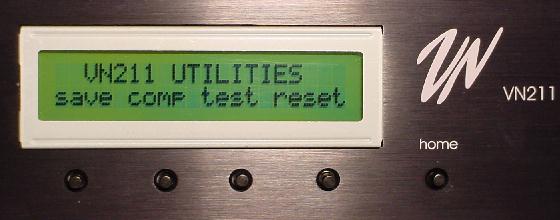

	Pantalla util save salva la posición de las screens en memoria. comp compara dos posiciones de memoria test permite testear todo el sistema. reset resetea el sistema y detecta nuevas screens.

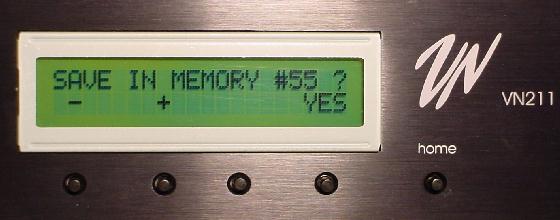

	Pantalla save Salva la posición actual de las screens en alguna de las 64 memorias disponibles. Con las teclas +/- se elige la memoria, la tecla yes confirma y salva. home: regresa a la pantalla principal.

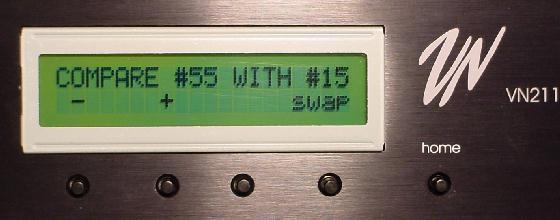

	Pantalla comp Esta función permite seleccionar dos posiciones de memoria diferentes a fin de comparar su acústica, la tecla swap cambia entre una y otra. home: regresa a la pantalla principal.
