VN-Loc

Software de control, calibración, medición y generación de informes.



Ir a página Ensayos INTI

VN-Loc es un paquete integrado de software que comanda la medición realizada por el VN520 modular. El resultado final es un informe en formato pdf con todos los datos y análisis en base a los parámetros adquiridos por el sistema VN520.

Las principales características son:



- Configuración gráfica del ensayo: Una vez definidas las dimensiones y el tipo de tanque, se pueden localizar los sensores  simplemente haciendo click en su posición.

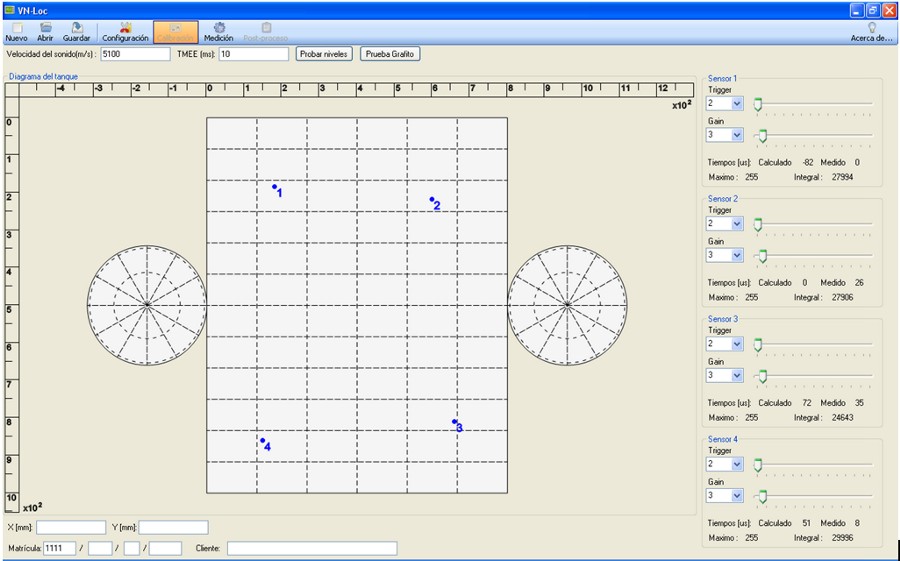

- Calibración del instrumento antes de realizar la medición: Autocalibración, con los preamplificadores Bypass-Pulse el sistema se autocalibra con mucha facilidad. Manualmente, con una interfaz simple se puede configurar el nivel de trigger y la ganancia de cada módulo. Se proveen dos pruebas para verificar que los valores seleccionados sean adecuados, realizar una medición única (por ejemplo, rompiendo una mina de grafito sobre el tanque), y controlar los tiempos de arribo de la señal acústica a cada uno de los sensores.

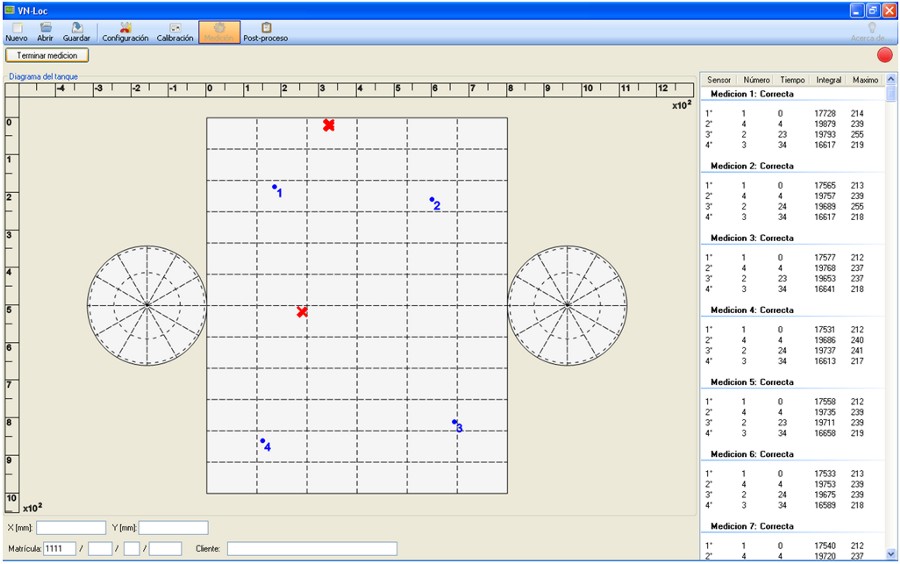

- Realizar la medición: Una vez que se inicia la medición el programa muestra un esquema del tanque y se presenta en forma gráfica la posición de las emisiones detectadas durante el ensayo. Asimismo, se informa de los parámetros normalizados obtenidos por los sensores en cada emisión.

- Generar un informe sobre una medición realizada: Una vez terminada la medición se puede generar en forma totalmente automatizada un informe con los datos y resultados del ensayo.



Además de ser una solución integral para realizar estudios de medición por emisión acústica, provee funciones para facilitar su uso:



- Manejo de proyectos: Un técnico puede guardar la configuración de un ensayo, con todos los datos del tanque, posición de los sensores y calibración del equipo. De esta forma, si se tiene que volver a ensayar un mismo tanque, se puede reutilizar el trabajo hecho en la medición anterior.

- Los datos del proyecto son almacenados en XML: Éste es un formato estándar que posibilita el uso de los datos generador por VN-LOC en otros programas.

- Los parámetros registrados son guardadas en texto plano: para poder ser leídas con programas como el Excel.

- El programa posee una arquitectura especialmente diseñada para hacer mejor uso de las computadoras con doble núcleo, pero realizado de forma tal que poseer una computadora con estas características no sea necesario.
