VN525 Single Channel Time Domain AE Analizer
Acoustic Emission
Emisión Acústica

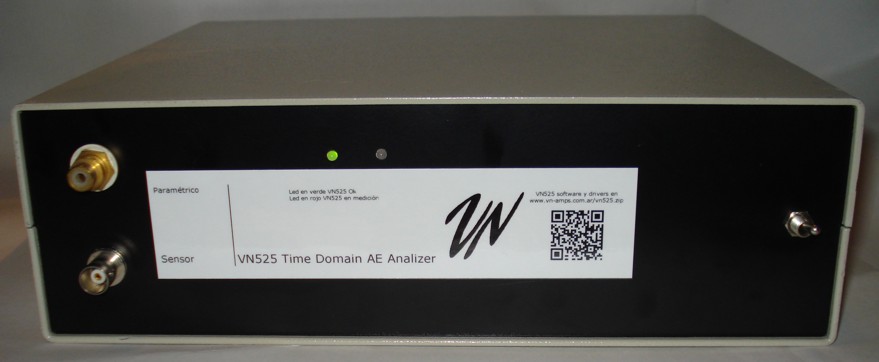

Unidad VN525

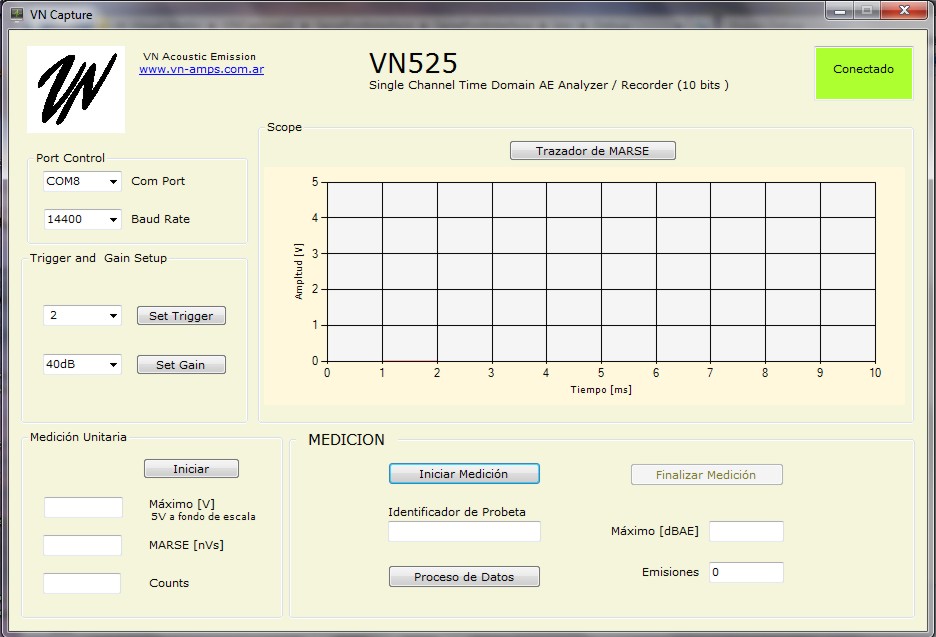

Software VNCapture que controla a la unidad VN525
El sistema VN525 es un equipo monocanal desarrollado para registrar en el tiempo señales de Emisión Acústica. La unidad consta de un sensor AE, preamplificador, filtro, amplificador principal, detector de umbral, conversor analógico/digital y microprocesador.
El VN525 se comunica con una PC o Laptop por medio de una conexión USB. Un software a medida del cliente controla el equipo y registra en el disco duro de la PC toda la información durante la medición.
Posee hasta 2 entradas analógicas para registrar magnitudes físicas durante la medición. Estas magnitudes en general son la presión, fuerza de tracción o compresión, desplazamiento, fuerza de flexión, etc, que excita la probeta bajo prueba. Con este registro de magnitudes físicas se pueden correlacionar las emisiones con el esfuerzo.
Su software de postproceso permite graficar los parámetros de la señal de AE en función del tiempo. Tales parámetros son Máximo, MARSE, Counts y las entradas analógicas y sus acumulados.
El sistema puede registrar hasta 40 emisiones por segundo.
El sistema VN525 en laboratorio
El sistema puede realizar una variedad de ensayos de laboratorio. Desde ensayo de tracción de materiales compuestos (como se ve en las siguientes fotos), como ensayos de flexión (four points bending) para análisis de propiedades superficiales, ensayos de compresión de hormigón, cerámicos, de arranque de adhesivos y otros que el cliente deba realizar.
El sistema VN525 en ensayos de recipientes
El VN525 también puede realizar ensayos de recipientes a presión. Los gráficos que el sistema genera permites establecer si el recipiente cumple o no con los criterios de aceptabilidad del código ASME Sección V capítulo 12. Además, su entrada analógica (con el agregado de un conversor de 4-20mA a 0-5V) permite ingresar la presión del recipiente con cualquier transmisor de presión standard. El sistema también registra el tiempo, a la milésima de segundo, en que la señal de AE llegó al valor de umbral. Estos valores registrados, junto con los parámetros de la señal de AE, son los requeridos por el código ASME para un ensayo de recipiente a presión. En otras palabras, si el tanque va a ser sometido a un ensayo tipo "pasa o no pasa", donde no es necesario localizar porque el recipiente no va a repararse en caso de falta de integridad, y su tamaño permite ser ensayado con un solo sensor, entonces no es necesario un equipo multicanal, con el VN525 pueden realizase estos ensayos sin ningún tipo de problema.
El sistema VN525 como instrumento de capacitación o equipo didactico.
Por una fracción del precio de un equipo multicanal el sistema VN525 permite realizar un sinnúmero de experiencias de laboratorio:
-detección y evaluación de ruido de fondo
-manejo y selección de nivel de umbral (trigger)
-evaluación de ganancia de amplificador principal y su correlación con los niveles "dB AE"
-Trazador de curva MARSE y su relación con el valor Máximo y lo Counts.
-Evaluación de atenuación a lo largo de una probeta.
-Dos unidades VN525 pueden vincularse por medio de una entrada en la parte posterior para realizar mediciones de tiempo de arribo y ensayo con dos canales.
Todos estos ensayos permiten capacitar un operador en los principios básicos de AE en un equipo monocanal antes de pasar a los más complejos multicanales. El sistema VN525 tiene como opcional un conjunto de probetas para realizar ensayos didácticos.

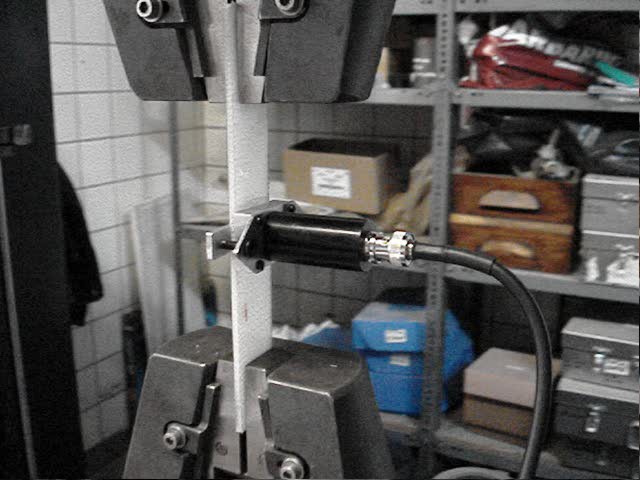

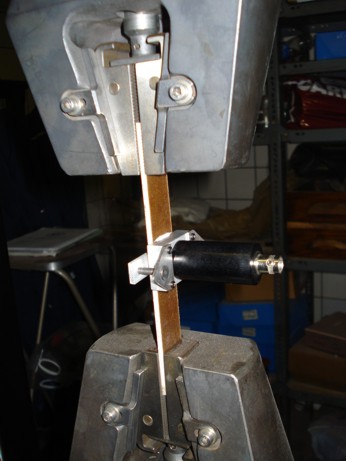

Las fotos muestran varios materiales compuestos en ensayo de tracción.

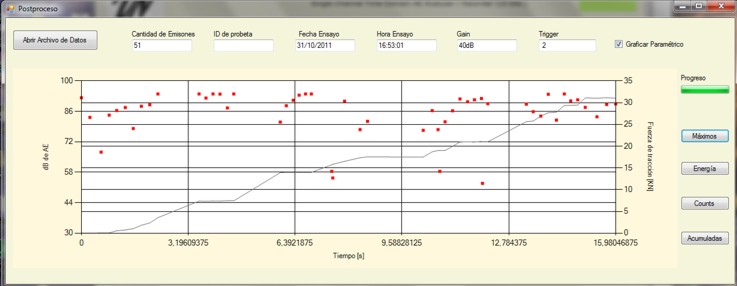

Gráfico de Máximos en función del tiempo con la tracción en KN como excitación

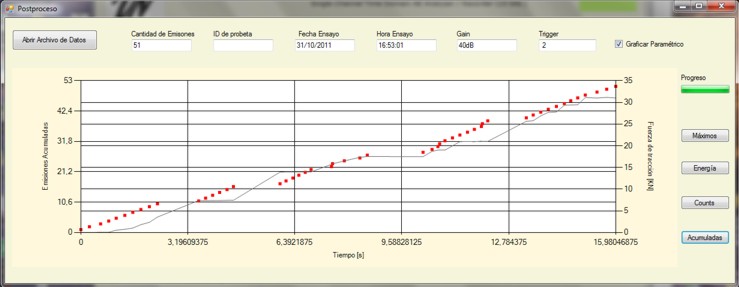

Gráfico de Emisiones acumuladas.
