VN Bancos de Prueba y de Calibración
Sistema para Bancos de Calibración y de Prueba de Válvulas de Seguridad
con selector de transmisor de presión por pantalla.

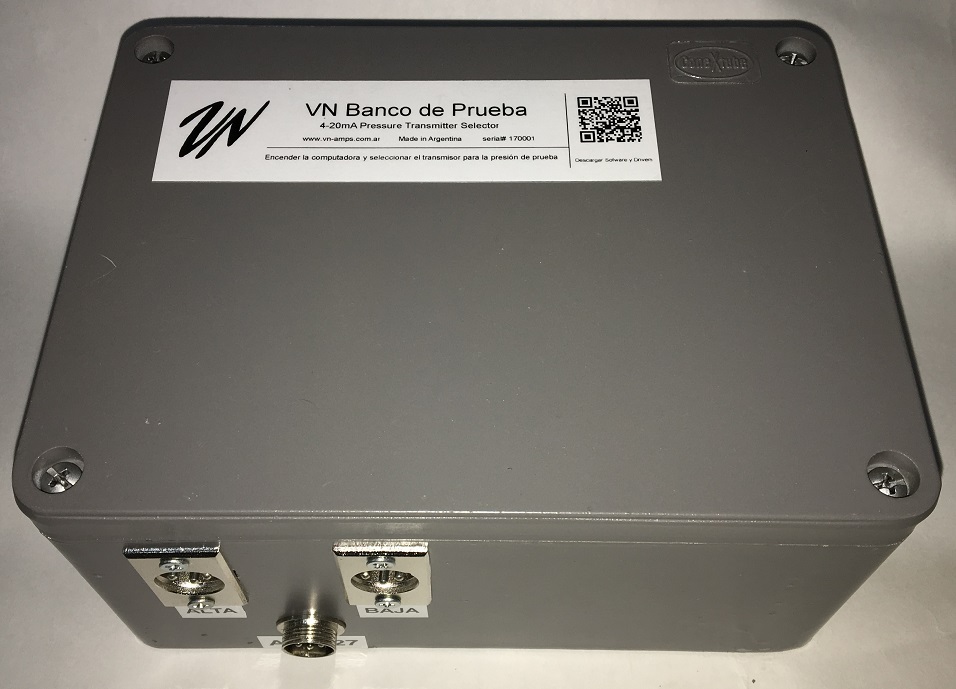

Unidad Hardware se conecta por USB a la PC que comanda la medición
Unidad Software controla a la Unidad Hardware y comanda y registra la medición
Interfase de Usuario de Sistema de Banco de Calibración con contador de Burbujas API 527

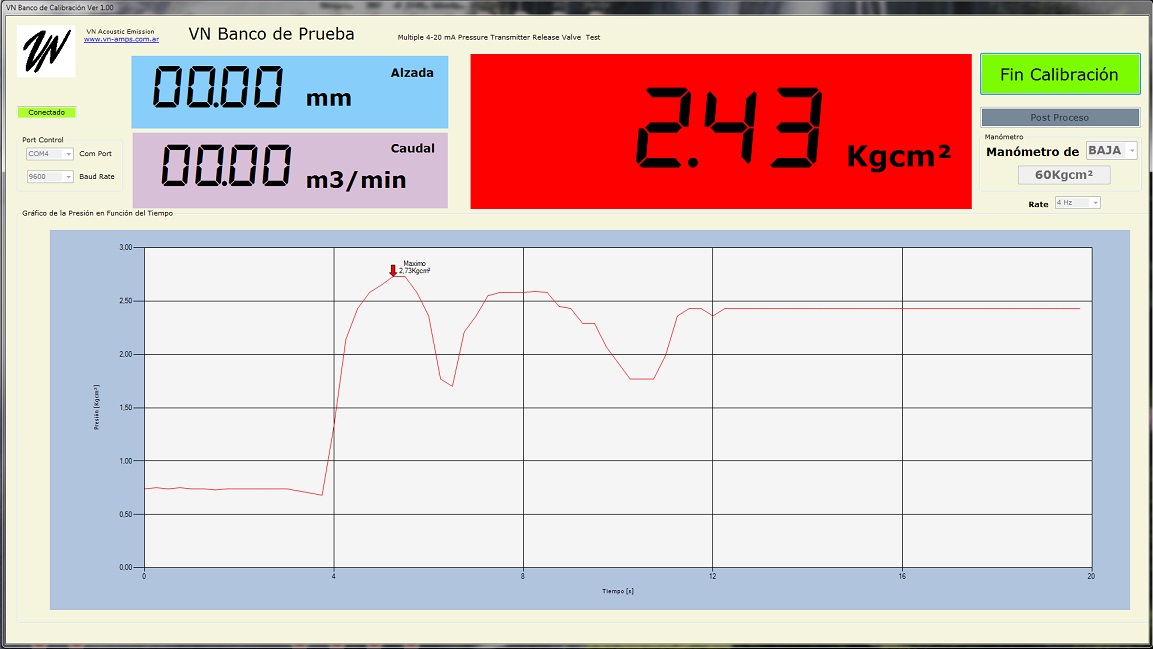

Interfase de Usuario de Sistema de Banco de Prueba con medición de alzada y caudal
Sistema de Banco de Prueba o Calibración

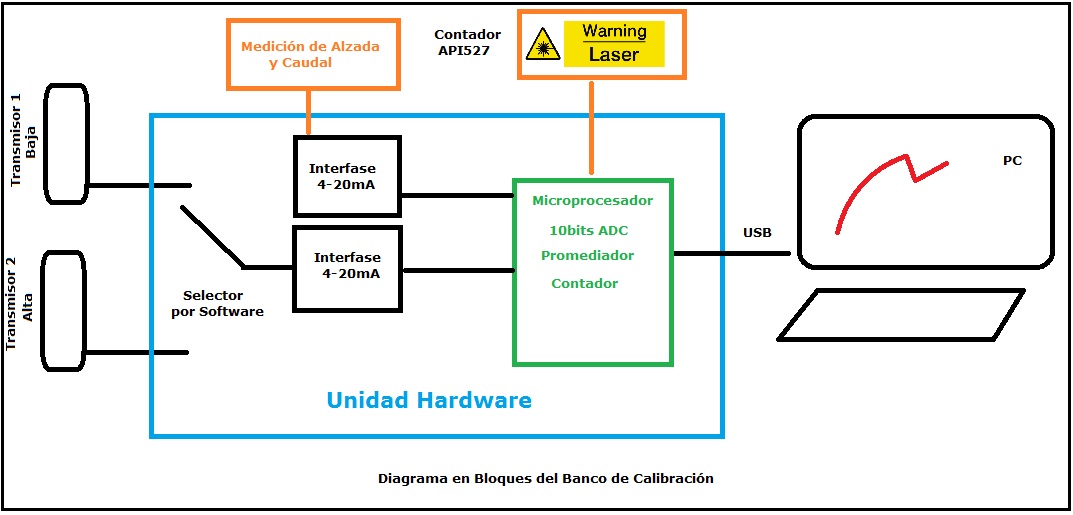

El sistema de medición se describe en el siguiente esquema

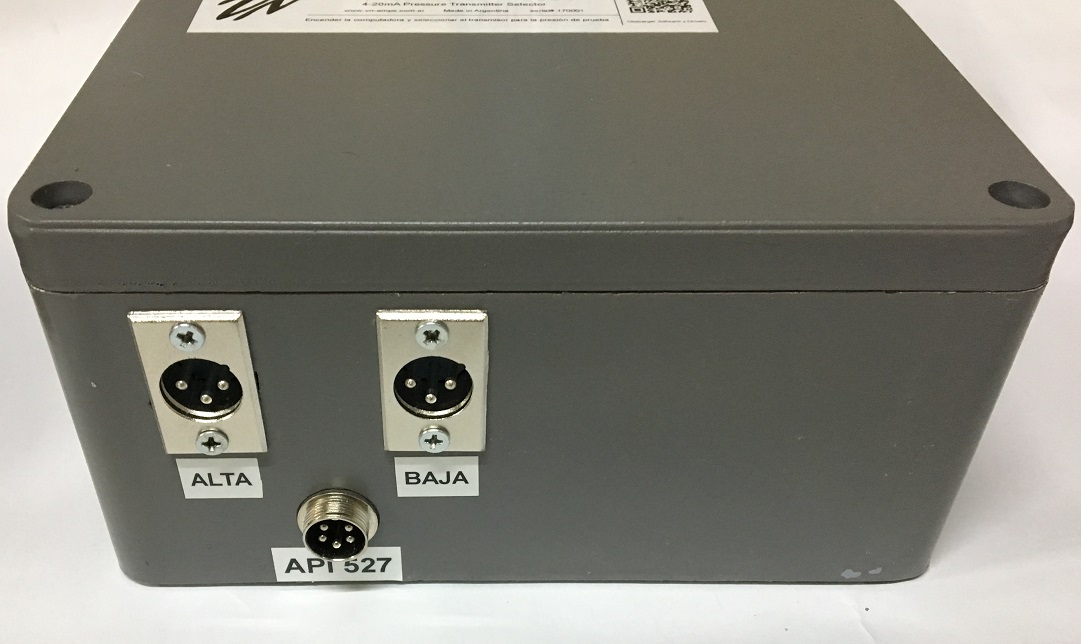

Lateral de la Unidad Hardware con las entradas de los transmisores de presión 4-20mA y la entrada del contador de burbujas API527
El sistema VN Banco de Prueba o Calibración consta de dos partes, una unidad "hardware" y una aplicación de "software" que corre bajo entorno Windows con .NET Framework 4.5 instalado.
La unidad hardware consta de interfases adaptadoras de 4-20mA que se conecta a un conversor analógico a digital de 10 bits contenido en un microprocesador. Por último el hardware se conecta a una Laptop que comanda y registra la medición por medio de un puerto USB. A su vez, el puerto USB alimenta a la unidad hardware y al transmisor de presión. El consumo de corriente que el sistema toma de la laptop es menor que un disco duro externo.
El software de PC comanda la medición, registra, grafica y genera un informe en formato MS Word.

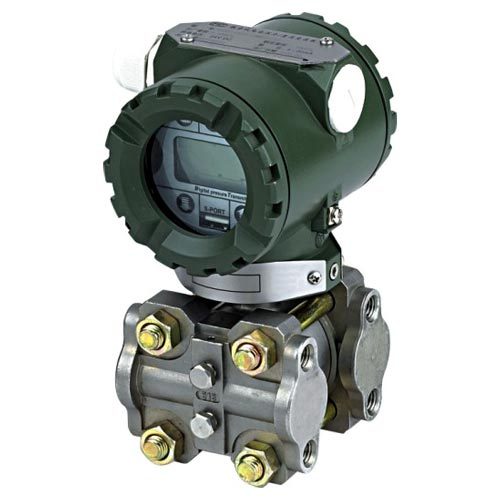

Transmisor de Presión
Como transmisor de presión se utiliza cualquier tipo de sensor (cerámico, semiconductor, resistivo, etc) que posea una interfase analógica de 4-20mA. El valor calibrado del fondo de escala se introduce como parámetro en el software interfaz con el usuario.
Se recomienda el uso de transmisores calibrados con trazabilidad a fin de asegurar un correcto ensayo.
Caudalímetros y extensómetros.
Para medir el caudal de apertura se utiliza un caudalímetro adecuado al valor máximo a medir. debe tener una interfase 4-20mA
Caudalímetro 4-20mA
Para medir la alzada se utiliza un sensor VLDT con interfase 4-20mA
Extensómetro
Software
Lectura del Transmisor de Presión
Una vez conectado el cable USB a la Laptop, se ejecuta la aplicación Banco.exe en el entorno Windows.
Establecida la comunicación USB, el software reconoce la unidad "Hardware" e inmediatamente la pone en modo "Lectura", con la presión exhibida en el display con fondo verde.
En el estado de "Lectura" el sistema no registra. Solo convierte los 4-20mA del transmisor que son representativos de la presión.
En este estado puede modificarse el fondo de escala del manómetro el cual será tomado como default la próxima vez que se corra la aplicación. Se puede modificar la velocidad de muestreo (tres velocidades). También puede accederse al post Proceso de datos registrados con anterioridad.

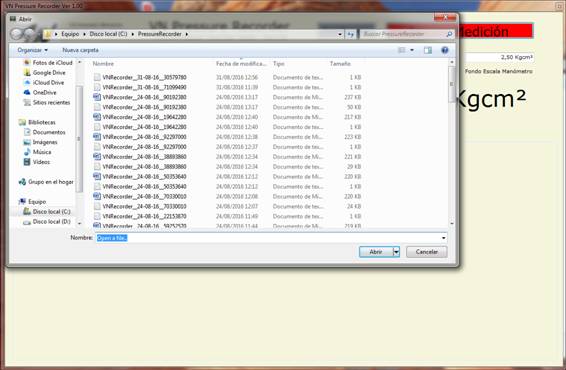

Post Proceso
Para finalizar el ensayo se presiona el botón Finalizar la Medición que se ve en color verde en la pantalla de "Medición".
A continuación aparece un cuadro de diálogo donde se puede ejecutar el post proceso inmediatamente o dejarlo para más tarde.
Se hace click sobre el archivo de datos registrados que se quiera procesar y al aceptar se crea un archivo Word con el informe detallado de la medición con todos sus datos y gráficos lista para ser entregado al cliente.
